A inspeção de linhas de transmissão exige a definição de critérios técnicos para avaliar suas condições e garantir a confiabilidade do sistema elétrico. A experiência demonstra que a simples aplicação de instruções técnicas não é suficiente para a gestão adequada desses ativos.
Com base em praticamente 18 anos de análise de diversas linhas de transmissão de 69 kV a 500 kV, em variadas configurações, foi possível estabelecer padrões de defeitos e métricas para determinar o momento mais adequado para se realizar as manutenções corretivas. No entanto, para garantir a qualidade das informações levantadas em campo, é fundamental contar com equipes altamente treinadas e capacitadas.
A manutenção da confiabilidade do sistema elétrico depende diretamente da qualidade das inspeções, que serve como uma das principais bases para a tomada de decisões estratégicas. Abaixo listei quatro componentes principais a serem considerados para realização das inspeções.

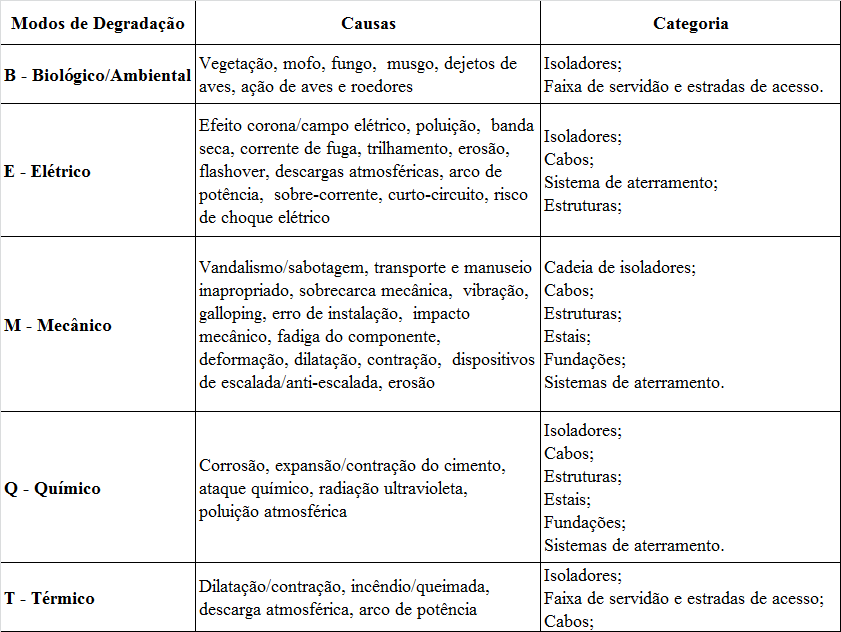

Uma boa forma para se classificar os tipos de defeitos é tomar como base a tabela do Electric Power Research Institute (EPRI) que propõe a classificação dos defeitos e suas causas prováveis, conforme os modos de degradação indicados:
Os critérios devem ser revisados periodicamente, considerando fatores como: desempenho, características geográficas, mudanças climáticas, evolução tecnológica e importância do ativo no SIN. O Quadro 1 mostra as categorias, as causas e modos de falha de componentes de linhas de transmissão.
Mesmo considerando esta estrutura apresentada pelo EPRI, é importante que as pessoas envolvidas no processo de inspeção e gestão de ativos conheçam as instalações de forma que as instruções de inspeção sejam estruturadas e personalizadas de acordo com as características físicas, condições climáticas, históricos de ocorrência e meio social, devendo a relação e a caracterização dos principais defeitos e interferências fazer parte das rotinas de trabalho e instruções técnicas.

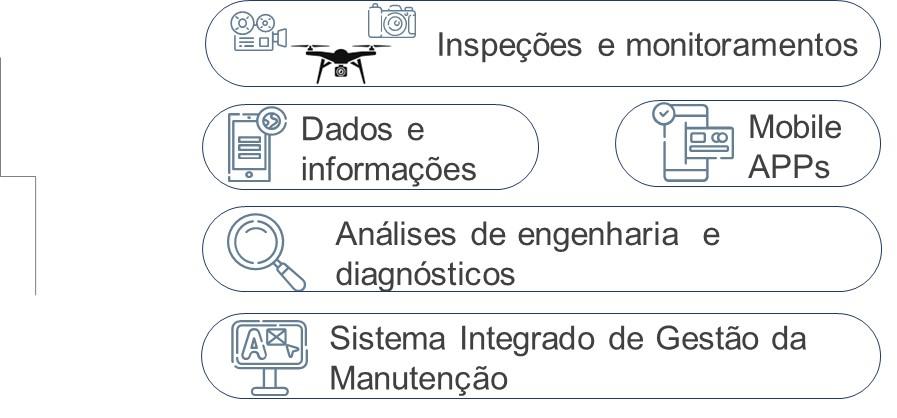

O Quadro 2 apresenta esquematicamente os processos de entrada e tratamento das informações integrado a um sistema de gestão de ativos.
Atualmente, existe um movimento crescente para desenvolvimento de soluções tecnológicas inovadoras. A Internet das Coisas (IoT) e a Inteligência Artificial (IA) surgem nesse cenário, possibilitando a melhoria nos processos de inspeção e monitoramento de LT. Sensores IoT podem ser estrategicamente instalados nos componentes, coletando dados em tempo real de parâmetros como temperatura, vibração, corrente de fuga e intensidade de atividades elétricas. Os dados podem ser processados por algoritmos de IA, capazes de identificar padrões, detectar anomalias e ajudar a estabelecer diagnósticos, mesmo em condições complexas e em locais de difícil acesso. Além deste avanço, diversas tecnologias e ferramentas de inspeção podem ser embarcadas em drones ou helicópteros, proporcionando monitoramentos específicos e ágeis.

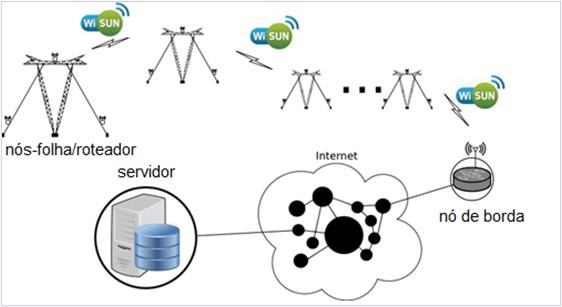

A figura 1 apresenta uma ilustração do projeto para monitoramento de torres estaiadas utilizando sensores IoT.
Para garantir a qualidade das inspeções, as transmissoras devem oferecer treinamentos específicos e reciclagens que capacitem os profissionais a:
A gestão da manutenção por parte das transmissoras deve priorizar a adoção de técnicas modernas e boas práticas de engenharia para garantir a conservação das instalações. Um sistema de gestão eficaz deve incluir:
Grande parte dos ativos está localizada em regiões de difícil acesso, distantes dos centros urbanos e rodovias pavimentadas.
A criação de um sistema georreferenciado dos ativos possibilita traçar rotas inteligentes otimizando custos relacionados aos deslocamentos, consumo de combustível, depreciação, reparo dos veículos e menor risco de incidentes com os motoristas.
São empregadas câmeras combinadas com lentes de longo alcance. Enfatiza-se a importância de treinamento nas técnicas de fotografia que também são aplicadas nas imagens feitas com drones.

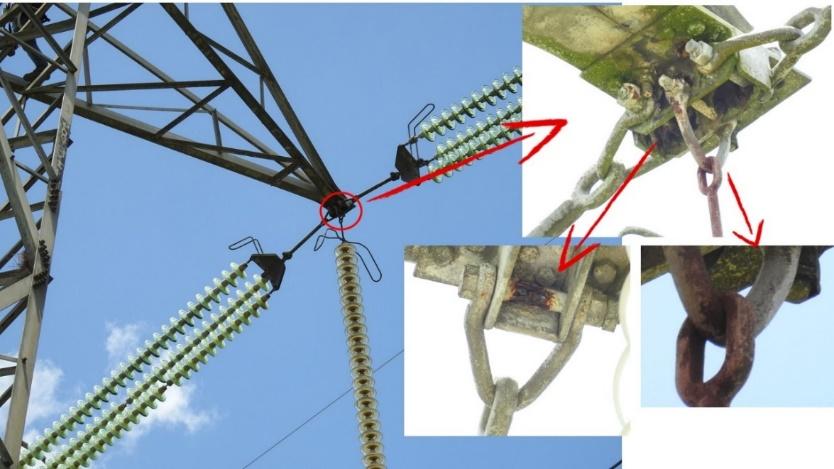

Vantagens da obtenção de imagens de qualidade:

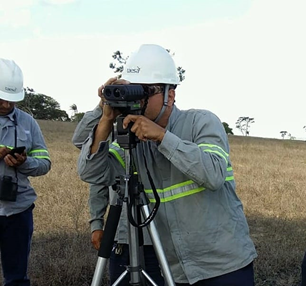

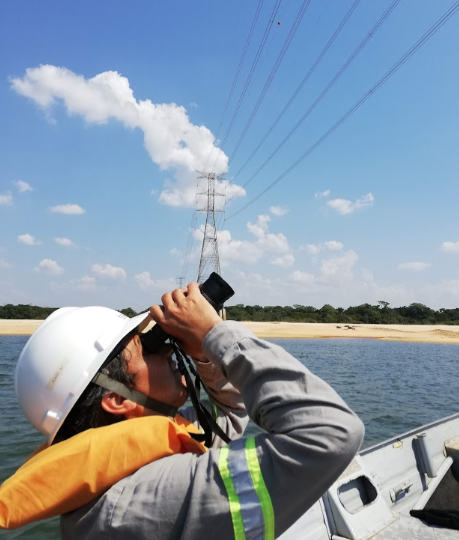

O binóculo oferece uma aproximação ótica que permite uma visualização detalhada dos componentes dos ativos. A imagem fornecida pelo equipamento deve ser estabilizada, de alta resolução e sem distorções.

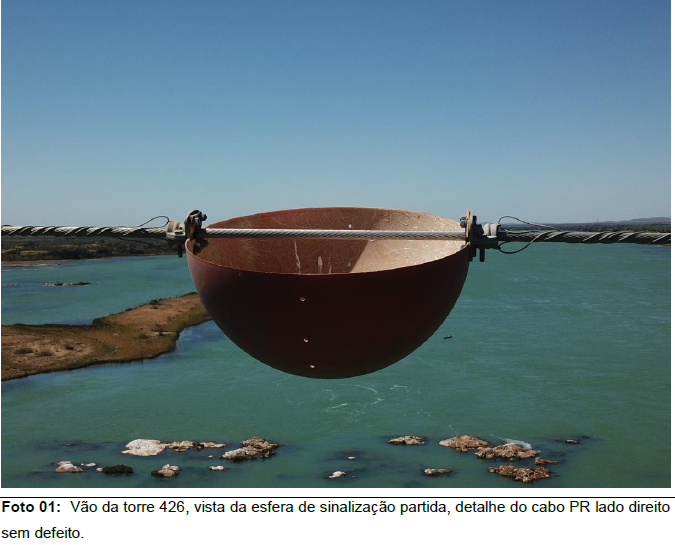

A inspeção com drones tem se mostrado cada vez mais eficiente. A tecnologia exige treinamentos para operação, regulamentações e análise de imagens. É possível verificar uma redução significativa da necessidade de inspeções com escaladas.

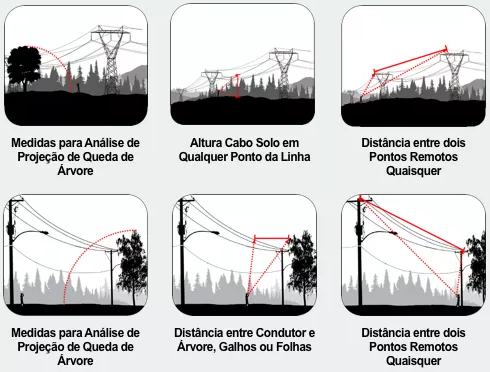

O hipsômetro realiza medições de distâncias de obstáculos que possam influenciar a LT, tais como delimitação da faixa de servidão, travessias, tubulações, altura da vegetação, altura do cabo-solo e raio de queda de árvores.
A medição de efeito corona indica atividade elétrica anormal. Devem ser consideradas na análise as possíveis fontes do efeito corona, tais como pontos irregulares nas ferragens, poluição ou partículas atmosféricas e ineficiência de anéis anti-corona. A criticidade deve ser definida em conjunto com inspeção visual e, ocasionalmente, termografia.

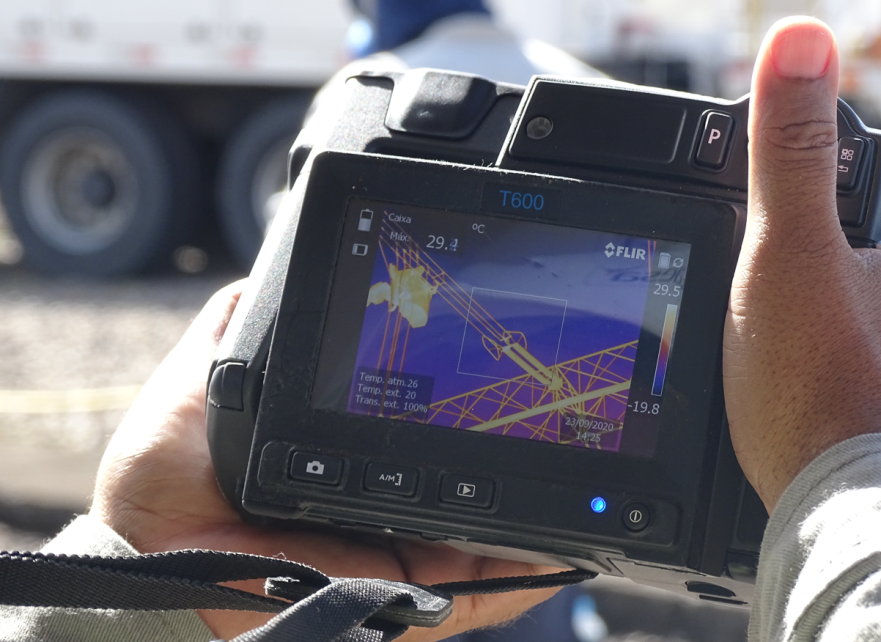

A termografia identifica defeitos em seus estágios iniciais através da análise de variações de temperatura. É possível diagnosticar defeitos em conexões, degradação devido à atividade elétrica, erro de projeto ou instalação inadequada.

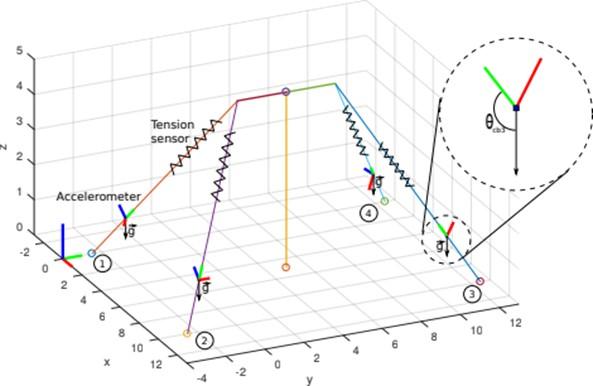

A tração dos estais é medida através do tensiômetro. O resultado das leituras deve ser comparado com o padrão de projeto e tolerâncias.

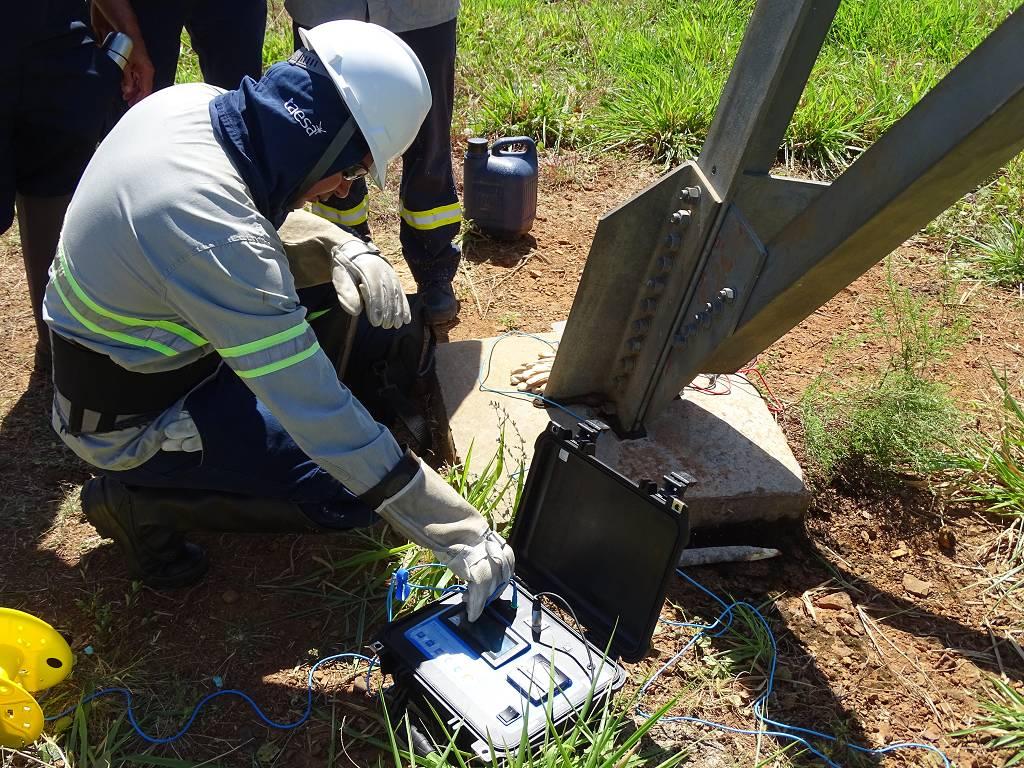

O elevado valor de resistência pode contribuir para o desligamento de linhas por descargas atmosféricas. A inspeção dos sistemas de aterramento das estruturas verifica se os valores de resistência estão dentro dos padrões de projeto.

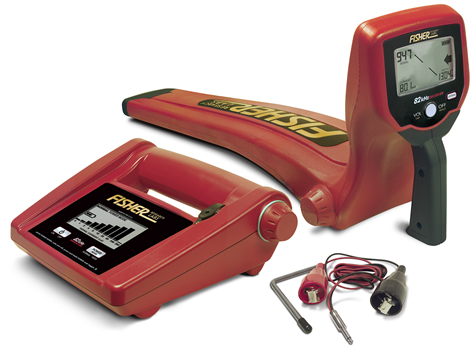

Para a identificação da existência, comprimento e profundidade dos cabos de aterramento, é utilizado o detector de metais.

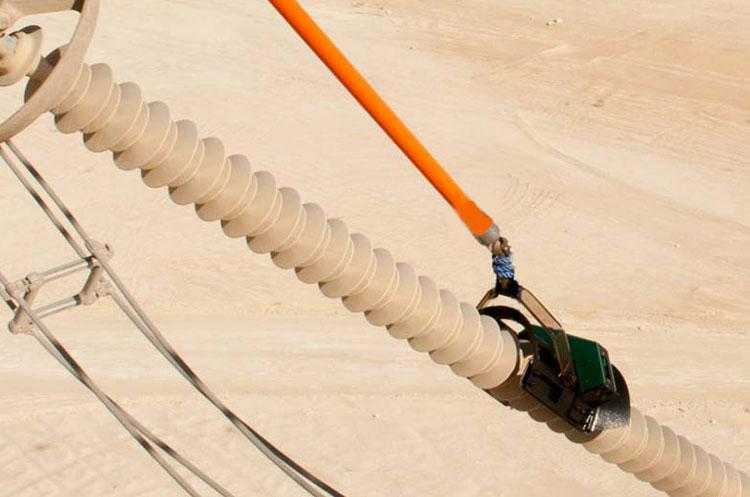

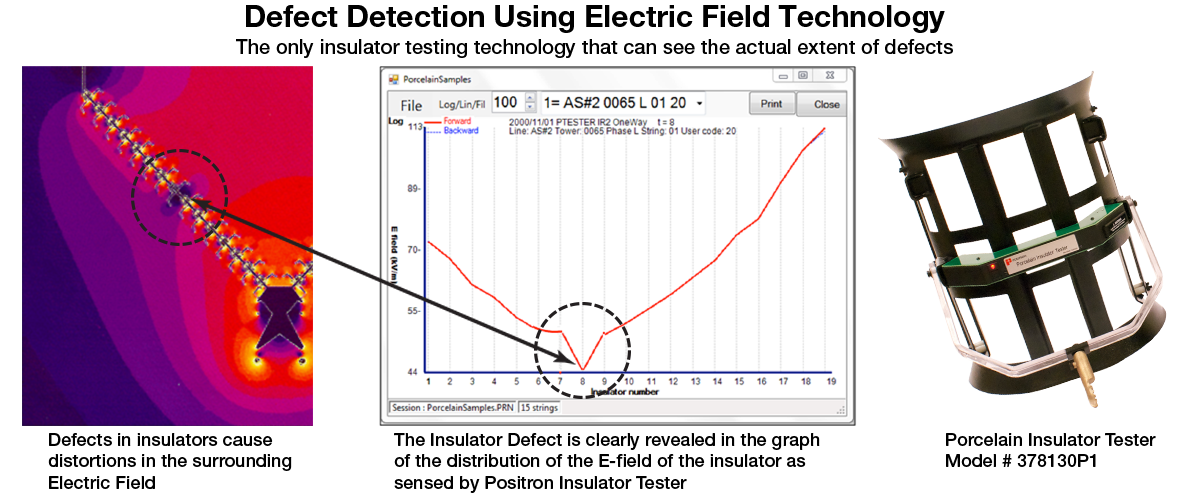

O equipamento mede a distribuição do campo elétrico na cadeia de isolador, permitindo a identificação de defeitos através da análise de gráficos traçados por software. Deformações nas linhas de campo indicam o ponto de possível defeito. Existem modelos para isoladores convencionais e poliméricos.

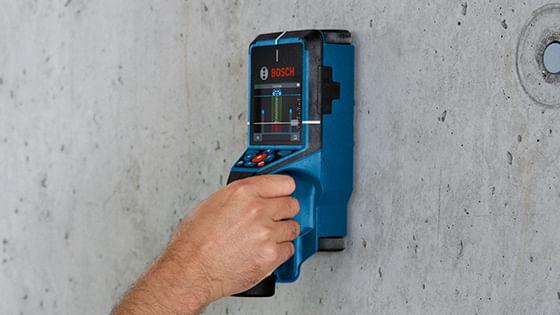

O pacômetro permite localizar armaduras das fundações em concreto armado de forma não destrutiva. É utilizado para avaliação de conformidade e análise de patologias nas fundações.Também, é aplicado nos ensaios de ultrassom, na extração de corpos de prova de concreto.

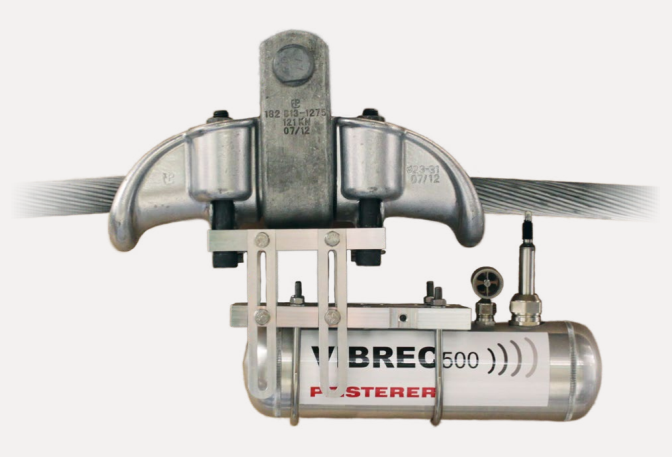

Vibrações eólicas excessivas podem causar fadiga de cabos ou danificar componentes como amortecedores e espaçadores. O vibrógrafo mede o nível de vibração e softwares analisam os dados para avaliar a integridade dos cabos.
A inspeção em linhas de transmissão, quando realizada de forma eficiente e com o emprego de tecnologias adequadas, representa diretamente a otimização da gestão de ativos e contribui significativamente para a melhoria da confiabilidade do sistema elétrico de potência.
A qualidade das informações obtidas nas inspeções, em conjunto com a análise criteriosa, permite um planejamento assertivo das atividades de manutenção, reduzindo o risco de falhas inesperadas ou execução precoce de manutenções corretivas. Nesse sentido, a capacitação dos profissionais envolvidos em atividades de inspeção, por meio de treinamentos específicos, é fundamental para garantir a qualidade dos dados coletados e a correta classificação dos resultados.
A utilização de ferramentas tecnológicas, como drones, câmera ultravioleta, termografia, proporcionam maior confiança na forma como as inspeções são realizadas e maior precisão e agilidade na identificação de anomalias. A integração desses dados com sistemas de gestão de ativos permite a criação de modelos preditivos capazes de antecipar falhas e otimizar as atividades de manutenção.
Pelo exposto, conclui-se que a inspeção em linhas de transmissão é uma atividade estratégica para as empresas de transmissão, pois contribui para garantir a confiabilidade dos ativos e do sistema elétrico, a alocação adequada de recursos operacionais e o cumprimento das obrigações dos requisitos normativos.
